NE板链斗式提升机

NE板链斗式提升机

  • 所属分类:提升设备
  • 浏览次数:
  • 发布日期:2022-08-08 08:50:26
  • 产品概述
  • 性能特点
  • 技术参数

一.NE斗式提升机概述:

NE型斗式提升机是引进国外技术研制、开发的产品。适用于垂直输送粉状、粒状和块状物料,也可提升磨琢性大的物料,如粉煤灰、矿渣、石灰石、水泥生料、水泥熟料、水泥、煤、干黏土等。物料温度一般不超过250℃,提升高度可达40m。

NE型头式提升机为板链式、重力诱导卸料的提升设备。该机采用流入式喂料,物料流人料斗内靠板链提升到顶端,在物料重力作用下自行卸料。主要技术参数符合JB3926一85标准要求。链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。

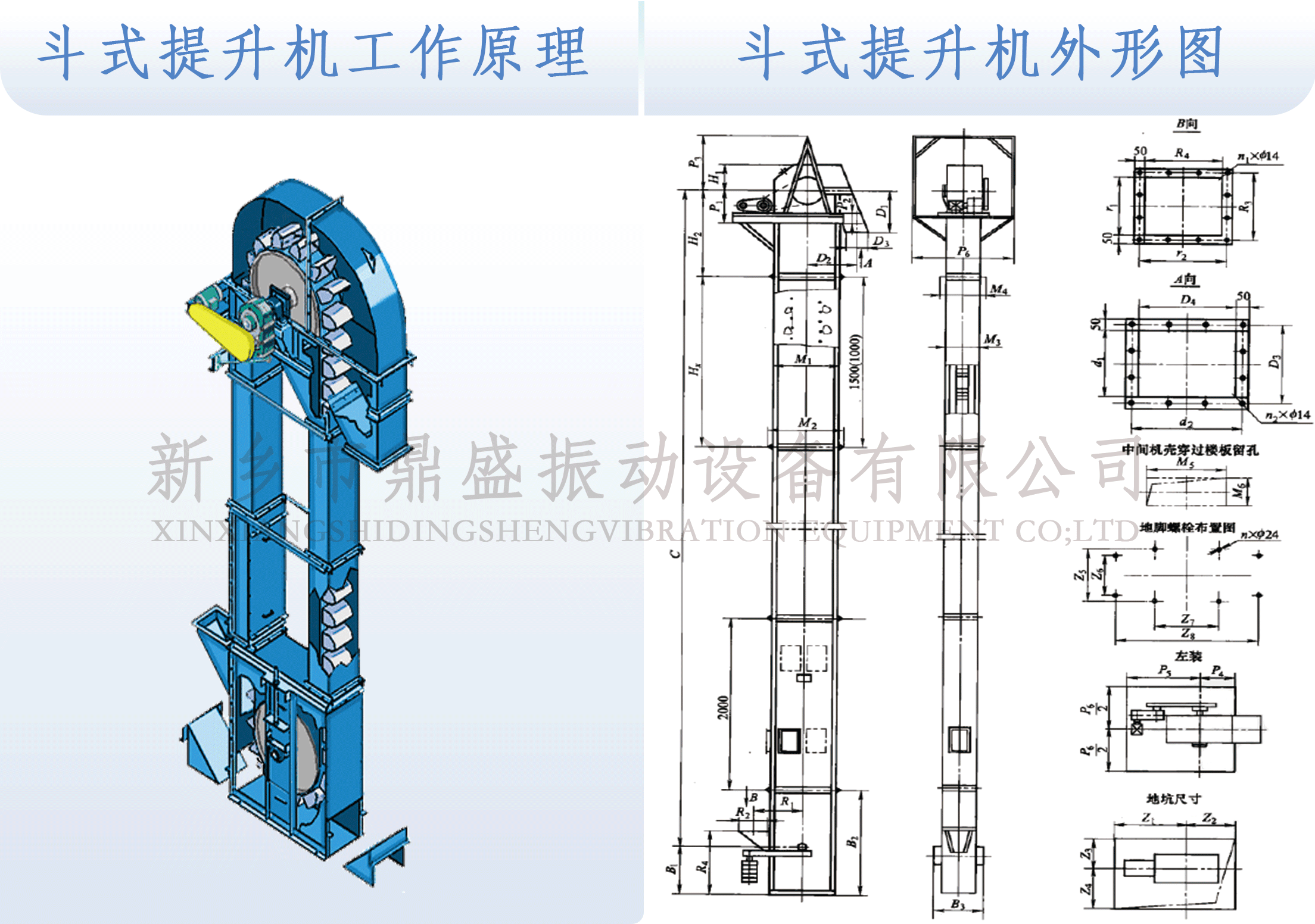

二.NE斗式提升机工作原理及外形图:


NE板链式斗式提升机系流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。且生产能高,能耗较低,可逐步代替其他类型提升机,其原理及外形图详见下表。该机采用全封式机壳链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。

三.NE斗式提升机主要特点:

1.密封性好,环境污染少。

2.操作、维修方便、易损件少。

3.使用成本低,由于能耗低和维修少,使用成本极、低。

4.运行可靠,创新的设计原理,保证整机运行的可靠性。

5.结构刚性好,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮。

6.机械尺寸小,与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小。

7.输送能力大,该系列提升机具有NE15~NE800多种规格。提升量范围为15~800m3/h 。

8.操作方便,维修少,易损件少。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物料的垂直提升。

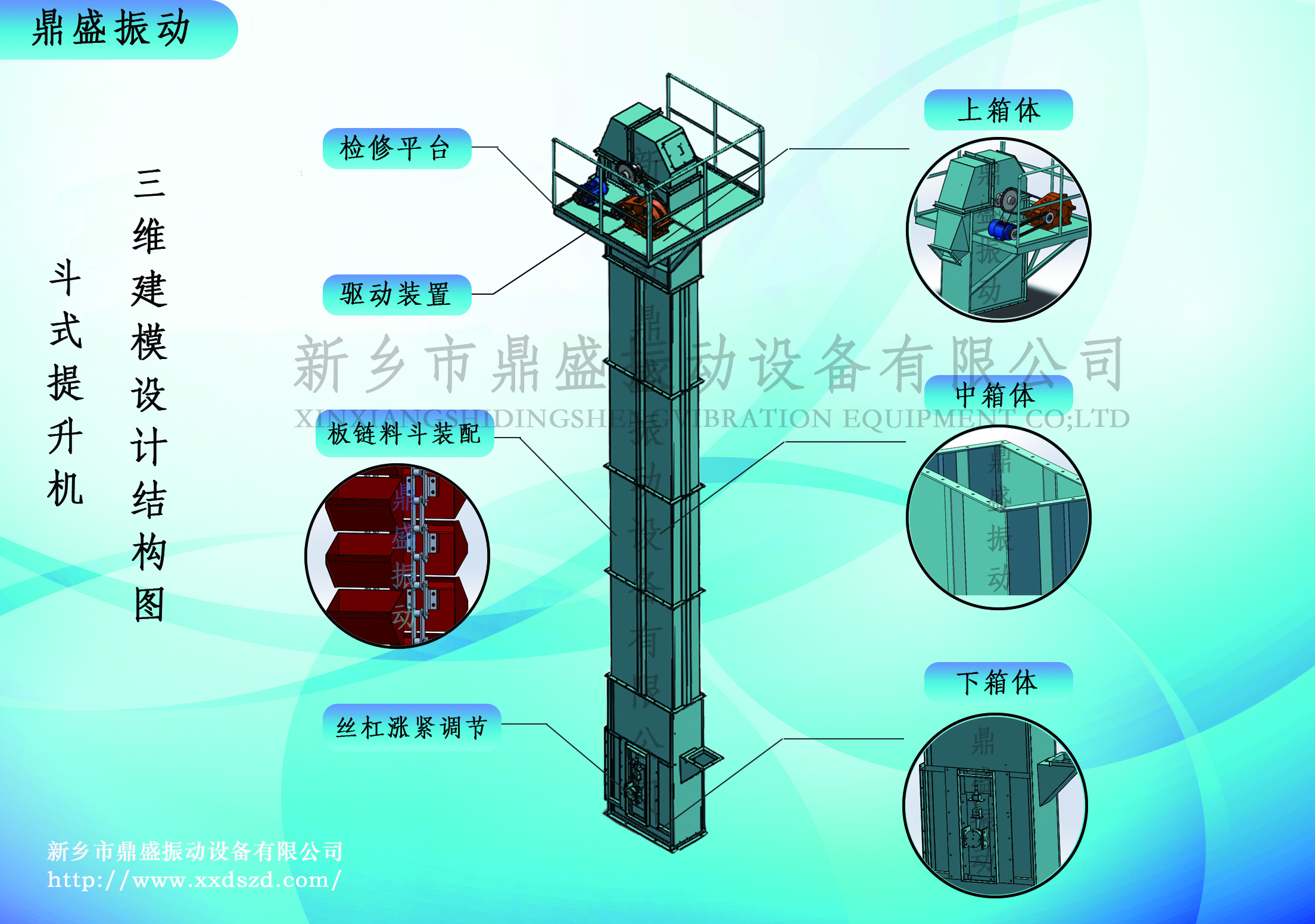

四.NE斗式提升机主要结构:


NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。

上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。

中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。

下部装置---安装有自动张紧装置。

五.NE斗式提升机主要部件特点:

1.上部装置:安装有轨道(双排道),防止链条摆动,逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料。

2.中间节:部分中间节装有轨道(双排节),以防止链条工作中摆动,部分中间节装有检修门以便维修。

3.下部装置:安装有张紧装置, NE15~NE50采用弹簧张紧,NE100~NE800采用重锤箱张紧。

4.上下链轮采用 ZG310-570。整体调质,HB229-269齿面淬火HRC40~48。

5.板链:链板采用 45 # HRC36~42。

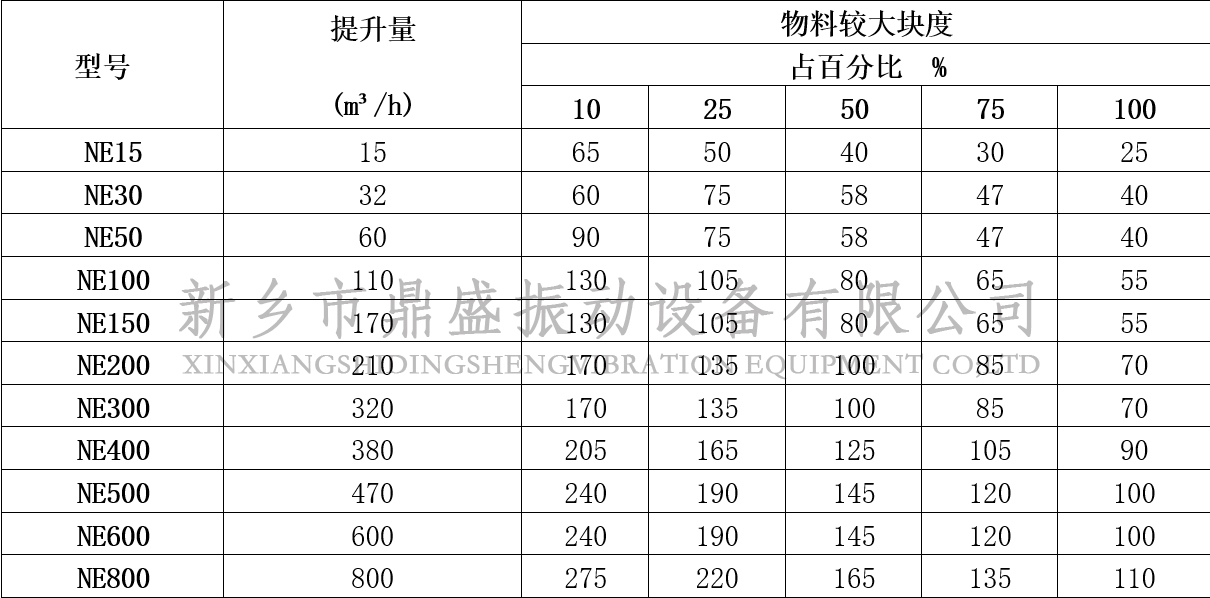

六.NE斗式提升机技术参数表:



NE斗式提升机主要特点:

1.密封性好,环境污染少。

2.操作、维修方便、易损件少。

3.使用成本低,由于能耗低和维修少,使用成本极、低。

4.运行可靠,创新的设计原理,保证整机运行的可靠性。

5.结构刚性好,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮。

6.机械尺寸小,与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小。

7.输送能力大,该系列提升机具有NE15~NE800多种规格。提升量范围为15~800m3/h 。

8.操作方便,维修少,易损件少。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物料的垂直提升。
