平面回转筛的结构设计特征

2021-02-28 10:59:20

平面回转筛是在吸收了一种新型的精细筛分设备。该设备不但继承和发展了原来进口振动筛筛分效率高,筛网利用率高,占地空间小,安装使用方便,处理能力大,易用于流水线生产配套,无污染,噪音低,环保型筛分设备各个优点。

 筛分机可分为单层和多筛层筛,通过合理匹配筛网能达到一次同时筛选出多种不同规格的产品,且更换筛网工序简单,设备操作方便,主要应用于粮食、食品、化工、制糖、陶粒、采矿、医药、冶金、建材、矿山、造纸等多种行业,是一种替代传统筛分机的筛选设备。

平面回转筛分机是一种精细筛分机,它主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成,其结构设计特征在于:

(1)筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件,其中,筛框由木质框架(化肥用不锈钢材质)和固定在木框上的编织网以及用来清理筛面的跳球组成。筛框上安装有上、下两层筛网,筛网通过设置在筛格周边上的弹簧卡张紧在筛格上,弹跳球设置在筛格的方格内。顶盖为钢质结构一方面对筛箱起密封作用,另一方面对筛框起压紧作用,顶盖上有四个观察窗,可以观察物料的运动情况和用来检修。筛箱由钢板铆合而成,它和顶盖形成一个封闭的结构。

(2)驱动装置包括驱动器、电动机、锁紧套、万向轴、锁紧圆螺母、止动垫圈和锥套等组件,其中,锥套固定在筛框上,驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。本实用新型产品与现有产品相比具有结构实用、性能稳定可靠、安装调试方便等优点。

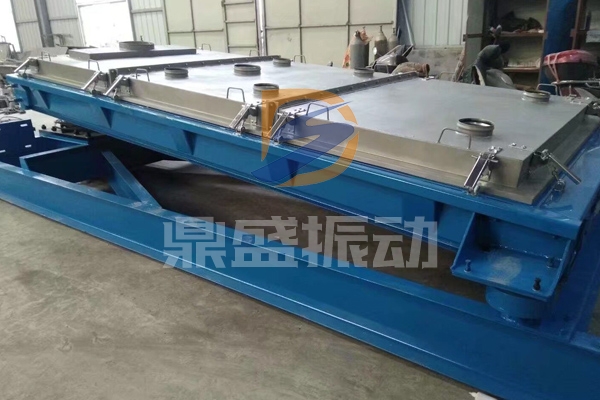

平面回转筛
